4~20mA二線制變送器是指由智能變送器，DCS卡件供電的變送器，此類變送器絕大多數為國外進口或引進技術組裝而成，其最低工作電壓為DC12V，DCS卡件供電電壓都為DC24V，必須選用內阻低的齊納式安全標。目前國外各公司的DCS的供電卡件中有的串有一只限流電阻或裝有一個限流電路。

       工業上普遍需要測量各類非電物理量，例如溫度、壓力、速度、角度等;另外電物理量（簡稱電量），例如電流、電壓、功率、頻率等，都需要轉換成標準模擬量電信號才能傳輸?shù)綆装倜淄獾目刂剖一蝻@示設備上。

1151二線制變送器校驗調整和安裝經驗

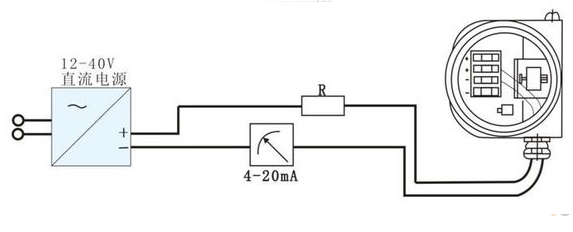

比較常用的1151變送器為二線制儀表，電源與信號合用兩根導線。接線時，將標有“接線”側的蓋子擰開，上部標有SIGNAL（信號）的兩個端子接電源，下部標有TEST（測試）的兩個端子接內阻小于10的電流表，也可不接。為防止二極管燒壞，可將兩個測試端子短接。圖3-21所示為儀表校驗時的接線圖。電源一般為24V，但可以在12-45V范圍內調整。如果是12V供電，則不能帶負載，否則變送器就不能正常工作；如果是45V供電，則可以帶1650的負載。電源電壓不能超過45V，超過了就會損壞電路。當供電為24V，負載為500時，讀數靈敏度最高。

1151變送器輸出信號的測量可以用電流表，也可以用數字電壓表。一般用電壓表，若用電流表，萬一接線錯誤容易把電流表燒壞。用電壓表時，要在回路內中接一個250的標準電阻R，然后再把電壓表接在電阻兩端，測出電壓后再算出電流值。

按接線圖接好線。從1151變送器引壓口通入壓力信號，讀出儀表示值，然后計算出儀表的誤差與回差，并確定合格與否。在變送器輸入差壓為零時，調零點螺釘，使輸出電流為4mA。給變送器加滿量程的差壓信號，調整量程螺釘，使輸出電流為20mA。

1151變送器零點和量程需反復調整，直到滿足準確度要求為止。然后將變送器差壓范圍分為5等份，按0、25%、50%、75%、l00%逐點輸入相應的差壓值，怎變送器的輸出電流為4mA、8mA、12mA、16mA、20mA，其誤差應小于基本誤差。如果超過允許范圍，應重新進行上述各項的調整，若線性不合格，則應進行線性調整。 零點、量程、阻尼時間、遷移調整方法和步驟，明確1151電容式變送器安裝要求和安裝注意事項。
