1.產品描述:
上海美續電磁流量計MX-LL-116-01WX系列微小型電磁流量計(Electromagnetic Flowmeters,簡稱EMF):根據法拉第電磁感應定律(法拉第電磁感應定律:當導體在磁場中作切割磁力線運動時,在導體兩端就會感應一個與磁場方向和導體運動方向相互垂直的感應電動勢)進行流量測試的流量計。電磁流量計的優點是壓損非常小,此款輸出信號和被測流量呈線性,精確度較高,可測量電導率≥5μs/cm的酸、堿鹽溶液、水、污水、腐蝕性液體以及流量。

2.應用領域:
?石油化工、鋼鐵冶金
?給水排水、水利灌溉
?水處理、污水處理站(環保污水控制、化工污水、電鍍污水)
?泥漿、礦漿、紙漿等流體
?蒸餾脫銷工程系統
?造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制
3.產品特點:
?不受流體密度,粘度,溫度,壓力和電導率變化的影響,線性測量原理能實現高精度測量
?測量管內無阻流及活動部件,壓力損失小,因此不會造成額外的能量損失
?極致微型化:體積小、適配窄空間
?具有電導率測量功能,可以判斷流量計是否空管,具有自檢和診斷功能
?內部計算器可分別顯示正向累積流量,反向累積流量及瞬時流量
?高精度測量:低流速響應、低誤差

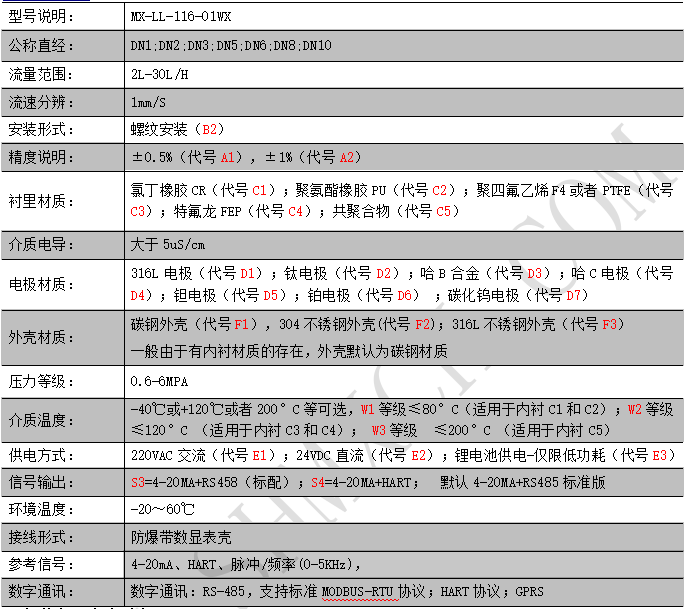

4.參數規格:
9.電磁流量計選型表:
MX-LL-116 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 功能說明 |
轉換器類型 | 01Y | 一體式 | |||||||||||
01F | 分體式 | ||||||||||||
01D | 低功耗式 | ||||||||||||
公稱直徑 | DN | 1-10 | |||||||||||
安裝形式 | B1 | 法蘭安裝 | |||||||||||
B2 | 螺紋安裝 | ||||||||||||
B3 | 卡箍安裝 | ||||||||||||
精度形式 | A | 0.5±級 | |||||||||||
B | 1.0±級 | ||||||||||||
襯里材質 | C1 | 氯丁橡膠(CR) | |||||||||||
C2 | 聚氨酯橡膠(PU) | ||||||||||||
C3 | 聚四氟乙烯(F4/PTFE) | ||||||||||||
C4 | 特氟龍(F46/FEP) | ||||||||||||
C5 | 共聚物(PFA) | ||||||||||||
電極材質 | D1 | 316L電極 | |||||||||||
D2 | 鈦合金 | ||||||||||||
D3 | 哈B電極 | ||||||||||||
D4 | 哈C電極 | ||||||||||||
D5 | 鉭電極 | ||||||||||||
D6 | 鉑銥電極 | ||||||||||||
D7 | 碳化鎢 | ||||||||||||
外殼材質 | F1 | 碳鋼 | |||||||||||
F2 | 304不銹鋼 | ||||||||||||
F3 | 316L不銹鋼 | ||||||||||||
壓力等級 | P1 | 4.0MPa | |||||||||||
P2 | 1.6MPa | ||||||||||||
P3 | 1.0MPa | ||||||||||||
P4 | 0.6MPa | ||||||||||||
P5 | 特殊定制 | ||||||||||||
溫度等級 | W1 | ≤80℃(CR/PU) | |||||||||||
W2 | ≤120℃(PTEP/FEP) | ||||||||||||
W3 | ≤200℃(PFA) | ||||||||||||
供電方式 | E1 | 220VAC | |||||||||||
E2 | 24VAC | ||||||||||||
E3 | 鋰電池(僅限低功耗式) | ||||||||||||
信號輸出 | S1 | 4-20mA+RS485(標配) | |||||||||||
S2 | 4-20mA+HART | ||||||||||||
S3 | 其他輸出 | ||||||||||||
防護等級 | 1 | IP65 | |||||||||||
2 | EP68 | ||||||||||||
10.選型指南:
型號 | 通徑 | 精度 | 內襯材質 | 電極材質 | 外殼材質 | 壓力 | 溫度 | 供電 | 輸出 |
MX-LL-116-01WX | DN6 | 0.5% | 聚四氟乙烯 | 316L電極 | 碳鋼 | 16公斤 | 0-80° | 24VDC | 4-20MA |
訂貨舉例: | MX-LL-116-01WX-DN6-A1-C3-D1-F1-P2-W1-E2-S1 | ||||||||
11.特別提醒:
如有不懂選型請咨詢銷售工程師,或者當?shù)亟?jīng)銷商。
