產品描述
壓力傳感器:就是把物理能轉換為可視形式的一種元器件,是現在自動化,自控行業必不可缺少的,核心部位。其作用就是把壓力信號變成電信號輸出到控制、分析、顯示終端,變送器是在傳感器的基礎上添加了放大電路,把電信號變?yōu)榉€(wěn)定的放大信號傳輸出去,在工業自動化、航空、航天、軍事領域均有廣泛的應用。

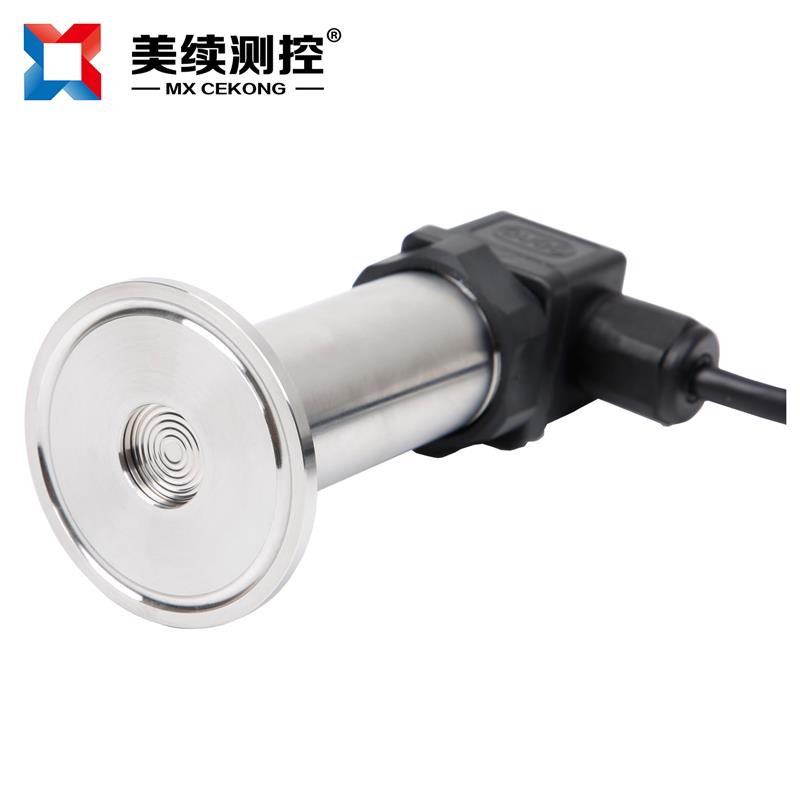

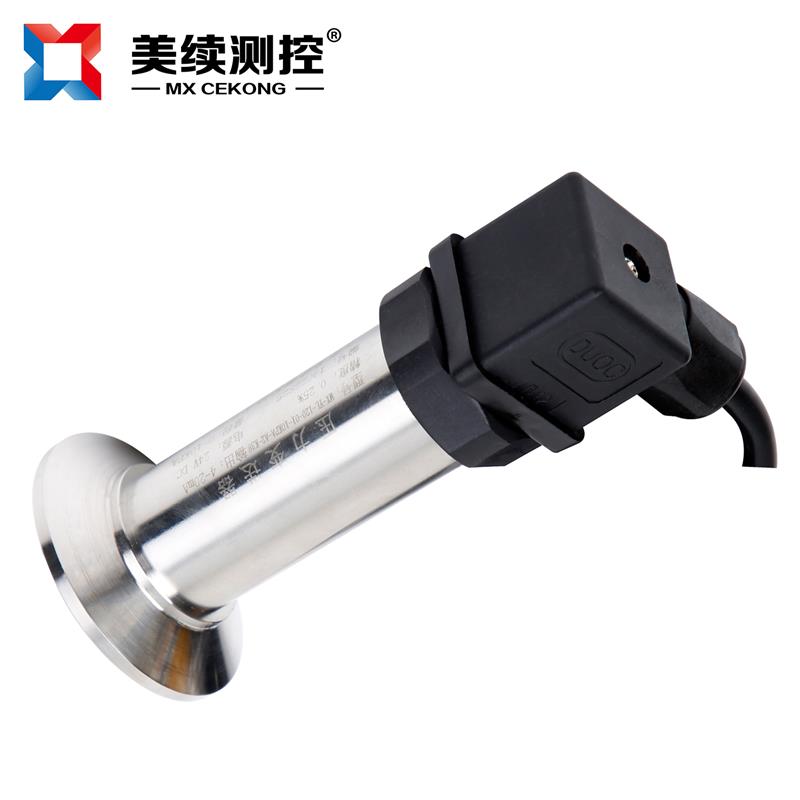

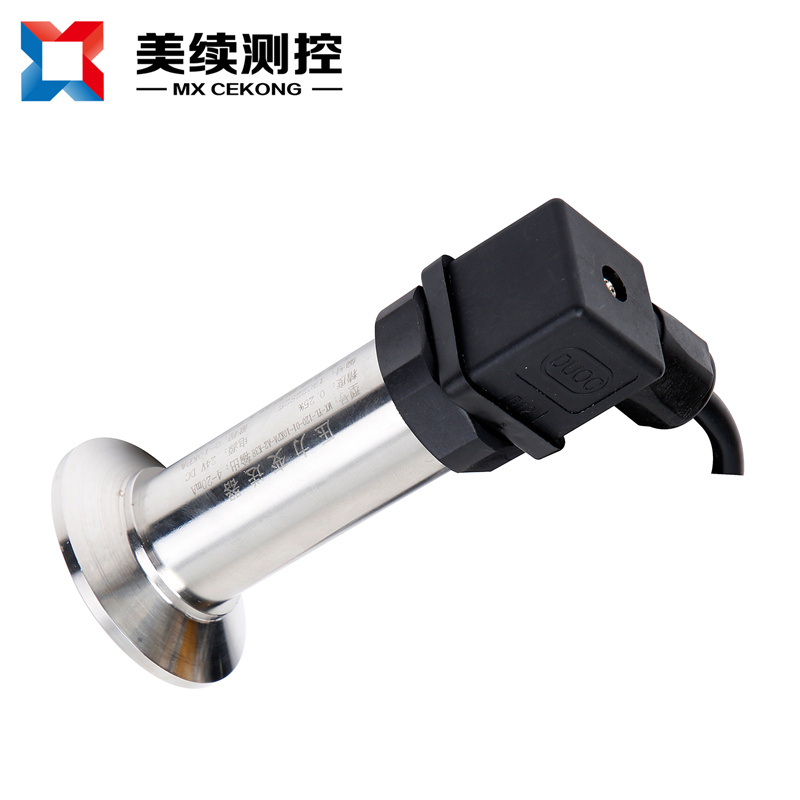

MX-YL-120-01系列卡箍式衛生壓力變送器是采用精密補償技術設計生產的高精度、穩定性的壓力傳感器,該產品采用多項新技術,結合先進的壓阻式壓力變送器設計制造技術,具有全不銹鋼結構和標準化的信號輸出、大量程測量范圍的特點,精度高、免調校、量程覆蓋范圍寬,適用于食品、制藥領域?qū)α黧w壓力進行精密測量的情況。

應用領域
?洗瓶機-洗烘灌封聯動線、自動進出料系統
?CIP/SIP清洗滅菌設備、自動配液系統
?生物制品、化工 、環境能源、實驗裝置
?真空滅菌系統、過濾、發酵、提取系統
?制藥、食品、乳品、果汁飲料、啤酒、環保
?純化水制備、注射用水、純蒸汽制備系統
產品特點
?輸出形式多樣化,裝配簡單、更換方便
?精度高、穩定性高、極性保護、抗電磁能力強
?符合衛生要求工況場合及AAA衛生標準要求
?適用于粘稠易堵介質、固液混合的流體壓力測量
?多種量程參數可以選擇,不同于以往進口產品的固定量程
?在加上特殊散熱裝置的時候可以高耐溫到180°

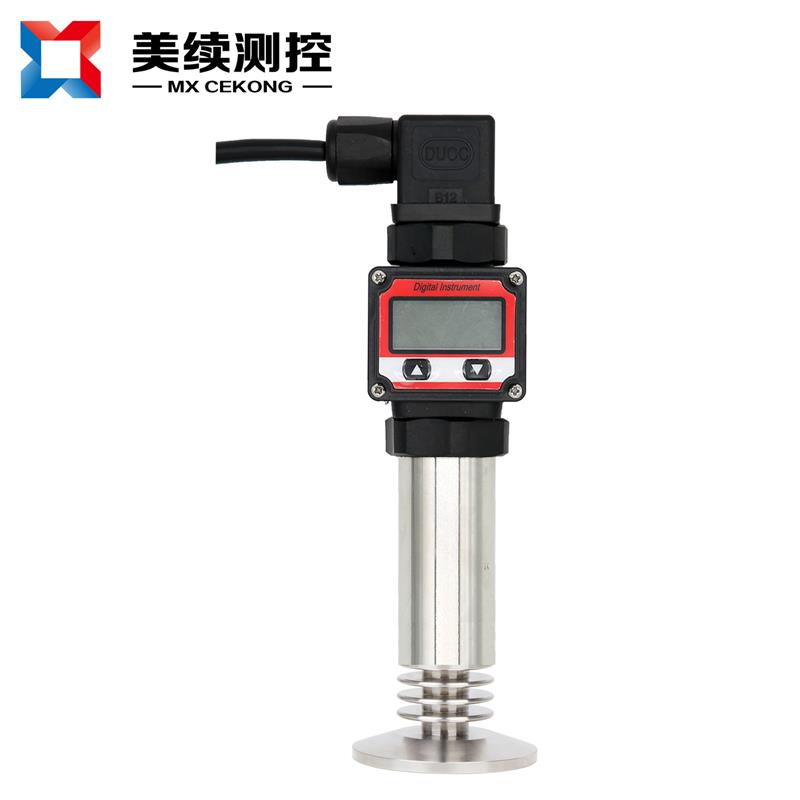

?也可以在傳感器上加上LED顯示表頭,實現就地顯示功能

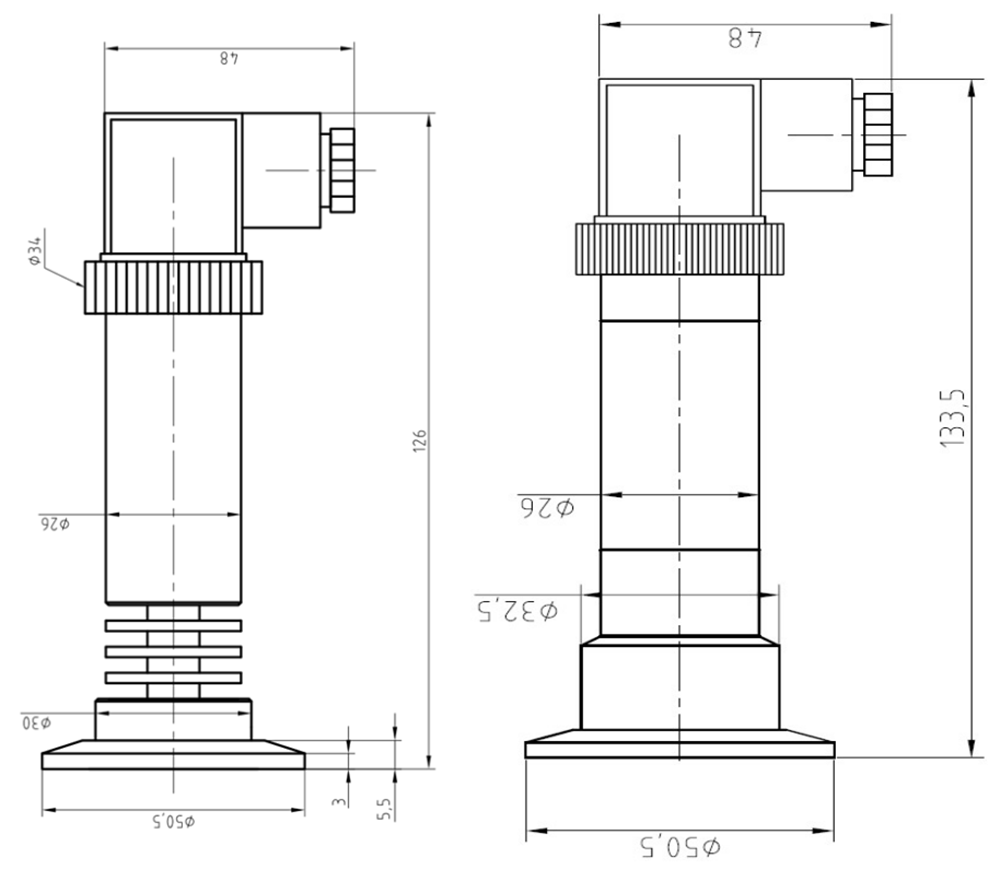

外形尺寸
技術規格
| 型號選擇: | 常規型號MX-YL-120-01;中高溫(代號01G);帶LED就地顯示(代號01L) |
| 量程范圍: | 0-100KPA,0-0.6MPA ,0-10MPA ,0-100MPA (量程可以約定) |
| 綜合精度: | 0.1%FS(代號S);0.25%FS(代號A);0.5%FS (代號B); |
| 非線性值: | 滿量程的0.2% |
| 可靠性值: | 滿量程的0.05% |
| 輸出信號: | 4-20mA(兩線制代碼2); 0-10V(代碼3);0-5V(三線制代碼4) 4-20mA+HART(代碼5) |
| 供電電壓: | 24(12~36)VDC (放大信號) |
| 工作溫度: | -20~180℃(高溫型);常規型-20~80℃ |
| 補償溫度: | -10~70℃ |
| 過載壓力: | 1.5倍額定壓力 |
| 響應時間: | ≤1ms(上升到90%FS) |
| 本體材質: | 接液材質316L,外殼材質為不銹鋼或硬制鋁 |
| 電氣連接: | (代號D1)赫斯曼(DIN43650)/外殼防護IP65;防水格蘭/外殼防護IP68(代號D2);航空插件/外殼防護IP45(代號D3); |
| 壓力連接: | 快裝K25/K38(密封面50.5);快裝K51(密封面63.5)。(可要求定制) |
接線方式
| 電氣接頭 | 2線 (4-20mA) | 3線 (0-10V, 0-5V, 0.5-4.5V) | ||||||

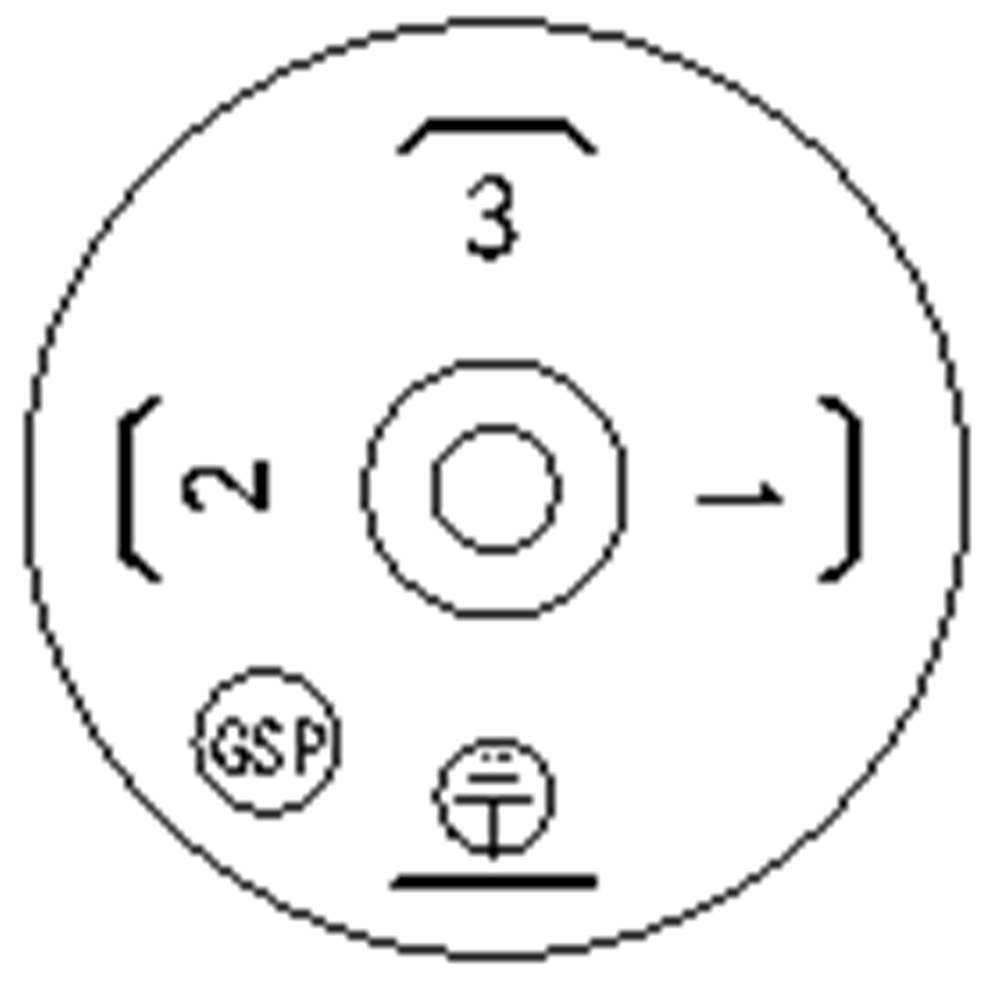

赫斯曼插頭 | 引 腳 | 功 能 | 顏 色 | 引 腳 | 功 能 | 顏 色 | ||
| 1 | 電源+/信號+ | 紅色 | 1 | 電源+ | 紅色 | |||
| 2 | 電源-/信號- | 黑色 | 2 | 信號+ | 黃色 | |||
| 3 | --- | --- | 3 | 電源-/信號- | 黑色 | |||

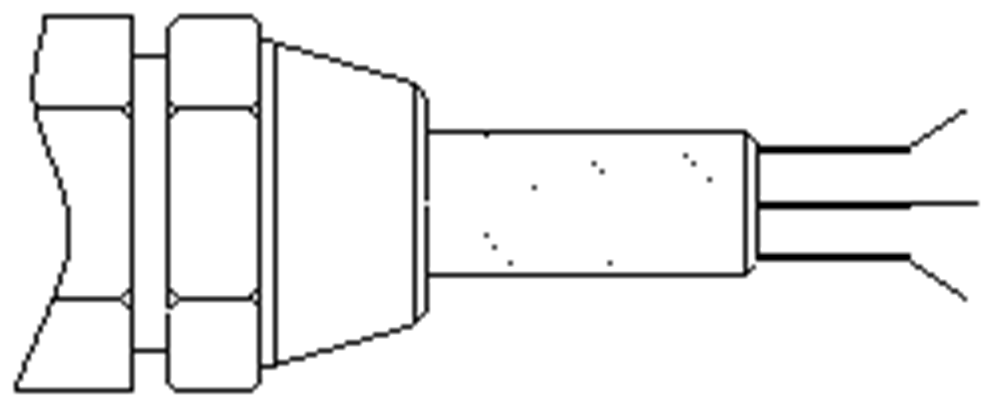

直接引線 | 功 能 | 顏 色 | 功 能 | 顏 色 | ||||
| 電源+ | 紅色 | 電源+ | 紅色 | |||||
| 信號+ | 黑色 | 信號+ | 黃色 | |||||
| --- | --- | 電源-/信號- | 黑色 | |||||
備注:
選擇不同的電氣連接,接線時請參考我們上面提供的對應的接線方法,如果帶電纜線,參考各線的顏色來接線即可,如不帶電纜線,須按引腳的功能來接線。
訂購指南
| 型號 | 量程 | 精度 | 輸出信號 | 螺紋接口 | 電氣連接 | 其它要求 |
| MX-YL-120-01 | 50BAR | 0.25 | 4-20MA | M20*1.5 | 赫斯曼 | --- |
| 訂貨舉例: MX-YL-120-01-50Bar-A2-K38-D1 | ||||||
特別提醒
如有不懂選型請咨詢銷售工程師,或者當?shù)亟?jīng)銷商。
